一、概述
地震是一種不可抗拒的自然現象,地震的發生,給人們的生命和財產都造成了相當大的損失,并且很明顯暴露出我國的房屋建筑在抗震方面的薄弱,使得工程人員不得不更加深入的研究抗震加固改造技術。目前,我國既有建筑總計有436.5億平方米,由于種種原因,很多建筑抗震水平均沒有達到標準,存在著很大的安全隱患,因此,在有些設防烈度較低甚至沒有設防的既有房屋則應進行抗震鑒定,并采取有效的抗震加固措施十分必要。
二、抗震加固的原則
抗震加固的原理是:通過對結構的構件、結構受力的途徑的改善,提高結構的抗震能力,實現結構的地震破壞有所減小。
而鋼筋混凝土結構的抗震加固原則主要表現在以下幾個方面
(1)在結構的抗震鑒定結果的基礎上,才可進行結構的抗震加固。在具體的加固實施過程中可以采用整體加固、區段加固以及構建加固。
(2)在對加固方案進行確定時,應該深入的調查結構的現狀,對結構是否存在局部損傷應特別查明,如果發現有損傷,應對這些損傷進行專門的研究。
(3)在對抗震加固方案進行確定時,要對結構總體抗震能力和變形能力的綜合協調進行重點考慮,以避免構件加固。
(4)根據結構的實際情況,抗震加固應采用主要提高框架抗震承載能力、主要增強框架變形能力或改變結構體系而不加固框架的方案。
(5)避免加固后的框架形成短柱、短梁或強梁弱柱。
(6)在選擇加固方案時,應避免原結構的薄弱層發生轉移,但是,如果轉移發生,則處理新的薄弱層。
(7)在增設墻體、支撐等構件時,對于結構體系的變化應該予以注意,除此之外,還應對結構內力的重分布以及可能出現的局部應力集中都應該注意。
(8)安全性是抗震加固的重點,但是對于結構適用和美觀應必須考慮?茖W(xué)而合理的加固方案是安全和美觀的有機統一。
(9)在選擇加固方法時,也應該考慮經濟、對生產和生活的影響的問題,則應選較經濟、便于施工的方法,且對生產和生活的影響也應最低。
三、抗震加固改造工作一般程序
抗震性能鑒定→抗震加固設計→抗震加固工程施工圖審查→抗震加固工程施工方案編制→施工→驗收
四、抗震加固方法
1 增設構件加固法
當原結構的結構體系明顯不合理時,若條件許可,可通過結構體系的改變,使地震作用由增設的構件承擔,從而保護局部構件不受損害。 這類方法通過在原有結構構件以外增設構件來有效提高結構抗震承載力、變形性能和整體性,它主要是對某些承載力、變形不足的構件進行補償。針對不同的結構可選取不同的構件,常用的有:增設墻體加固法,增設支撐加固法,增設柱子加固法及增設拉桿加固法。采用該方法時,必須要考慮所增設的構件對結構整體計算和抗震性能的影響。
2 加大截面加固法
增大截面法是用與原結構相同的同種材料增大構件截面面積,從而提高構件性能的加固方法。它不僅可以提高被加固構件的承載力,增大其截面剛度,還可通過對抗震區的處理來提高構件的延性。該方法被廣泛地用于加固混凝土構件中的粱、板、柱、墻等一般構件,鋼結構中的柱、屋架以及磚墻、磚柱等。 其加固效果與原結構在加固時的應力水平、材料性能、施工工藝、結合面處理及是否卸載加固等因素直接相關。優點是工藝簡單,適用面廣,可廣泛用于加固混凝土結構中的梁、柱、板、墻等構件。缺點是現場濕作業工作量大,減少使用空間,使結構自重有較大增長等。

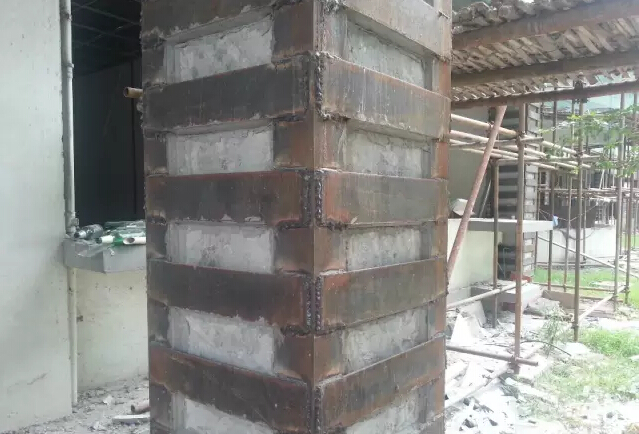

3 外包鋼
該法是在構件外圍包以型鋼的加固方法, 具體可分為濕式外包鋼加固法和干式外包鋼加固法。一般用于混凝土柱、梁、屋架,特別是大型結構和大跨度結構的加固。其中濕法是指型鋼與構件通過乳膠水泥、環氧樹脂等粘結劑與原構件粘結, 新加型鋼與原構件形成整體共同工作; 干法指新加型鋼與原構件之間不采用粘結劑粘結, 不能保證結合面剪力的有效傳遞。在抗震加固中一般采用濕式外包鋼加固法。適用于加固鋼筋混凝土梁、柱及磚柱、磚煙囪等,但對于圓形和曲面構件加固工藝則相對復雜。它具有施工方便,現場工作量少,能有效提高構件抗震性能的優點, 其優點是施工方便,現場工作量少,受力可靠。缺點是用鋼量較大,加固維修費用較高。當采用化學灌漿外包鋼加固時,型鋼表面溫度不應超過六十度;當環境具有腐蝕性介質時,應有可靠的防護措施。

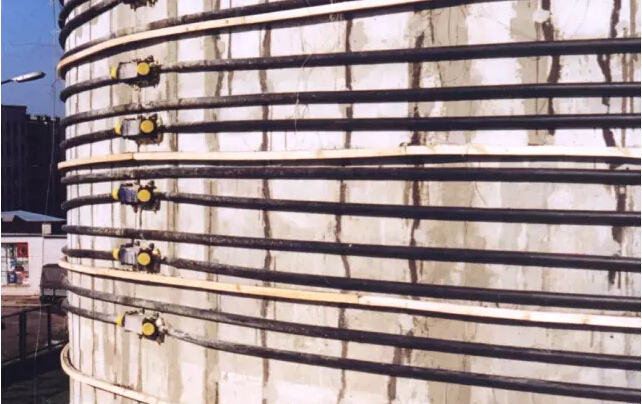

4 預應力加固法
預應力加固法是采用外加預應力的鋼拉桿(分水平拉桿、下?lián)问嚼瓧U和組合式拉桿三種)或型鋼撐桿對結構進行加固的方法。它可以在幾乎不改變使用空間的情況下,改變原結構內力分布并降低其應力水平,使結構承載能力得到提高。適用于大跨度或重型結構的加固以及處于高應力、高應變狀態下的混凝土構件的加固。此法不適用于在溫度高于60℃環境下的混凝土結構,否則應進行防護處理,也不適用于混凝±收縮徐變大的混凝土結構。
5 粘鋼加固法
在混凝土構件外部黏貼鋼板,以提高承載力和滿足正常使用的加固方法。該加固方法具有以下優點:被加固構件基本不受損傷,可以充分發揮原構件的作用;外粘鋼厚度小,加固后自重增加;加固后構件的外形尺寸變化不大,對建筑功能影響極小;施工工藝簡單。但加固效果在很大程度上取決于膠黏工藝與操作水平,此外,關于黏鋼構件的抗動力性能和抗疲勞性能的試驗很少,影響了對黏鋼加固方法的廣泛應用。
6 繞絲法
梁外采用繞鋼絲加固。采用繞絲加固的鋼筋混凝土梁,具有良好的約束斜裂縫和抗變形能力,由于采用繞絲法加固鋼筋混凝土梁,加強了對混凝土的約束,不僅能提高斜截面的承載力,而且還能提高正截面的承載力。
7 高性能鋼絲網復合砂漿薄層加固技術
高性能復合砂漿鋼絲網加固方法是近年來開發的新型加固技術。高性能鋼筋網復合砂漿薄層(HPFL)加固混凝土結構,是指對混凝土構件進行表面處理后,鋪設鋼筋網,再粉抹或噴射上高性能復合砂漿,使加固層與原構件共同工作,達到提高構件工作性能的目的。該加固方法與碳纖維加固法相比具有施工簡單,經濟實用的優點,在結構工程加固中的應用前景十分廣闊。

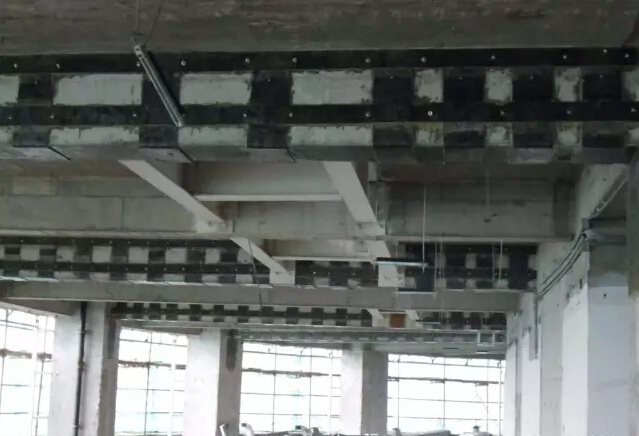

8 碳纖維加固法
碳纖維加固技術是通過粘結劑將碳纖維片材同被加固的構件粘結而進行的新型加固方法。碳纖維片材具有強度高、彈性模量高、重量輕及耐腐蝕性好的優點.是一種非常有發展前途的加固方法。纖維增強復合材料加固修補技術可廣泛適用于各種結構類型(如建筑物、構筑物、橋梁、隧道、涵洞、煙囪等)、各種結構形狀(如矩形、圓形、曲面結構等)、各種結構部位(梁、板、柱、節點、拱、殼、墩、砌體墻等),且不改變結構形狀及不影響結構外觀,這是目前任何一種結構加固方法所不可比擬的。對建筑物由于受火災、腐蝕等損壞的加固修補,對由于局部改變設計用途的結構補強和提高已有結構的抗震性能尤為適合。

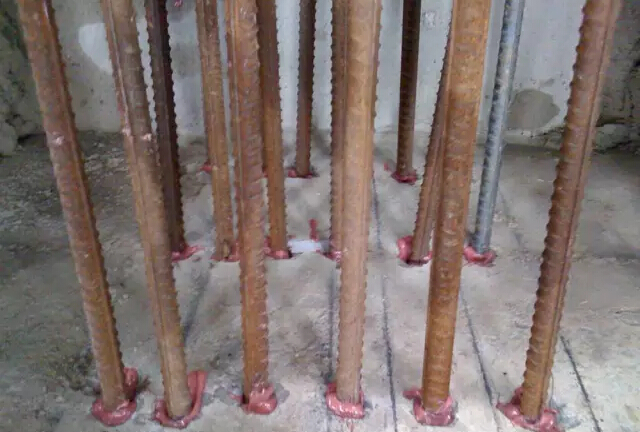

9 植筋錨固技術
植筋技術是先在構件上打孔,然后注入專用粘結劑,插入鋼筋,待粘結劑硬化后,鋼筋通過與周圍混凝土粘結成整體,從而進行錨圊的技術。該種方法的關鍵在于粘結劑的選擇,目前常用的粘結劑有以環氧樹脂為基本材料的有機化學粘結劑和以無收縮快硬硅酸鹽水泥為膠結材料配制的“漿錨砂漿”。 近年來,植筋錨固技術已經取得了長足的進展,其在抗震加固中也有了廣泛的應用。與其他方法相比,植筋錨固具有施工方便、性能可靠的突出優點,目前這種技術還在不斷研究、改進中,一種經濟指標好、技術性能高的粘結劑的研制成功,其必將對抗震加固產生極為有利的影響。
10增強自身整體性加固法
此法用于加強結構構件本身,恢復或提高構件的承載力和抗震能力,主要用于震前修補結構缺陷或震后對出現裂縫的構件進行修復加固,一般不單獨做為抗震加固方法使用。一般做法有:

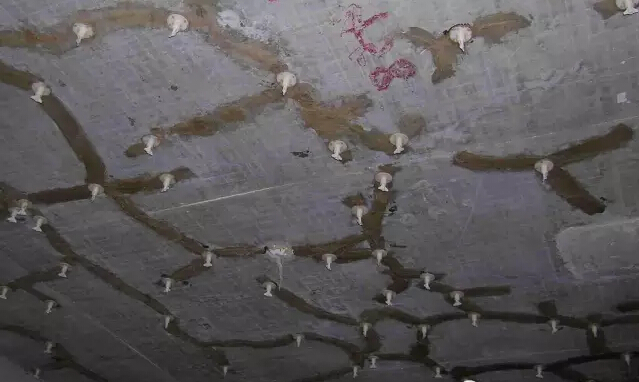

(1)壓力灌注水泥漿加固法,可用于灌注磚墻裂縫和混凝土構件的裂縫。
(2)壓力灌注環氧樹脂漿加固法,可用于加固有裂縫的鋼筋混凝土構件,可大大提高了砌筑磚墻的整體強度和穩定性,也加強了該建筑的抗震能力。
五、結束語
隨著經濟建設的發展、建筑類型的多樣化,抗震加固已成為必然的發展趨勢,對于房屋的抗震加固需要認真考慮房屋的特點,重點應考慮結構體系的合理性,提高結構的整體抗倒塌能力。在加大了結構的抗震能力的同時,又盡可能減少對原有建筑的破壞及投資。近幾年,地震災害頻繁發生,其中95%以上的人員傷亡,是出于抗震能力不足的建筑物倒塌造成的,抗震加固是減輕地震災害的重要措施。
